Радиоконструктор № 051 "Простой
пятисегментный светодиодный вольтметр".

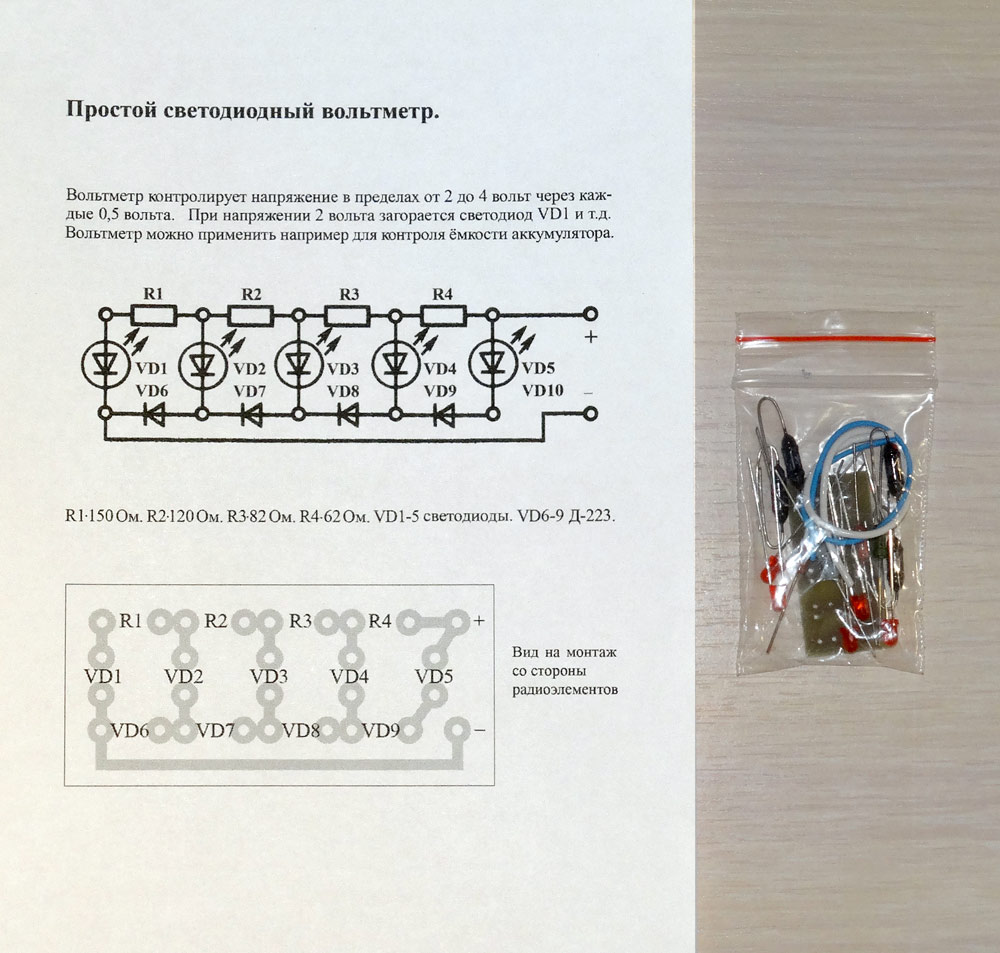

Радиоконструктор содержит описание,
радиодетали и печатную плату для сборки простейшего светодиодного вольтметра.
Вольтметр контролирует напряжение постоянного тока в пределах от 2 до 4
вольт, через каждые 0,5 вольта. При достижении напряжения в 2 вольта загорается
светодиод VD-1, при достижении напряжения в 2,5 вольта загорается светодиод
VD-2 и так далее. Диапазон измерений можно сместить, например от 4 до 6
вольт или 6 до 8 вольт и выше добавлением последовательно с питанием резистора

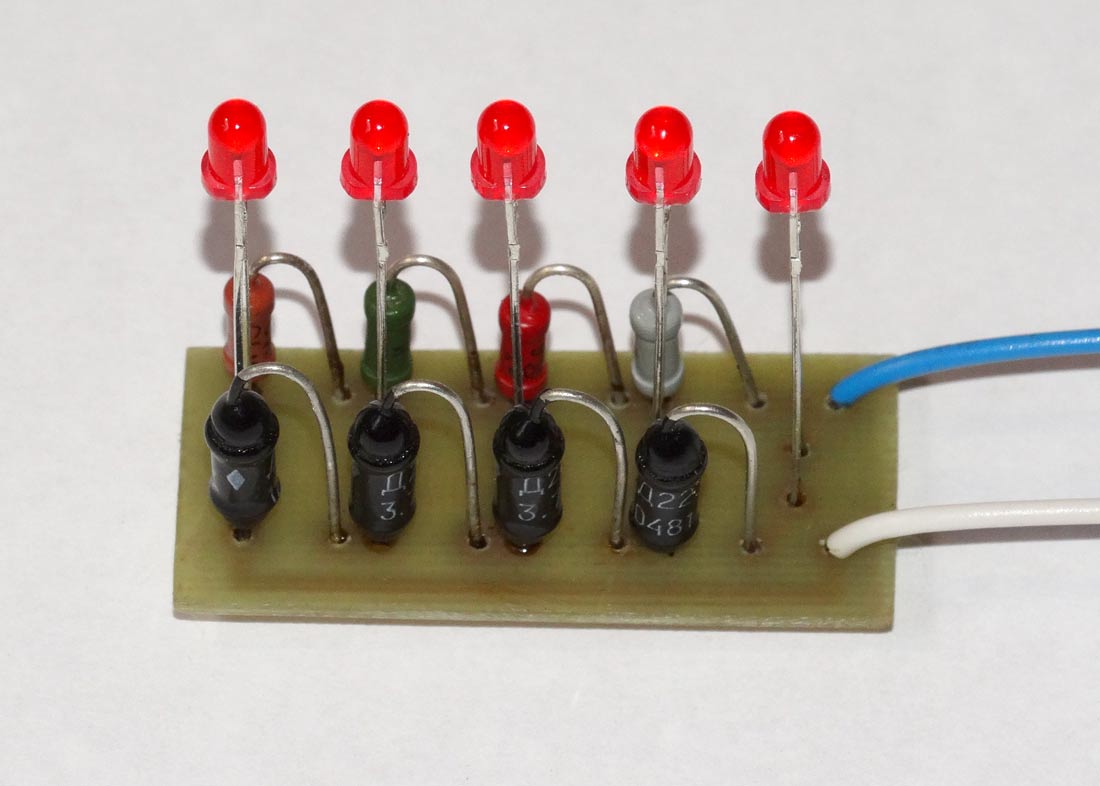

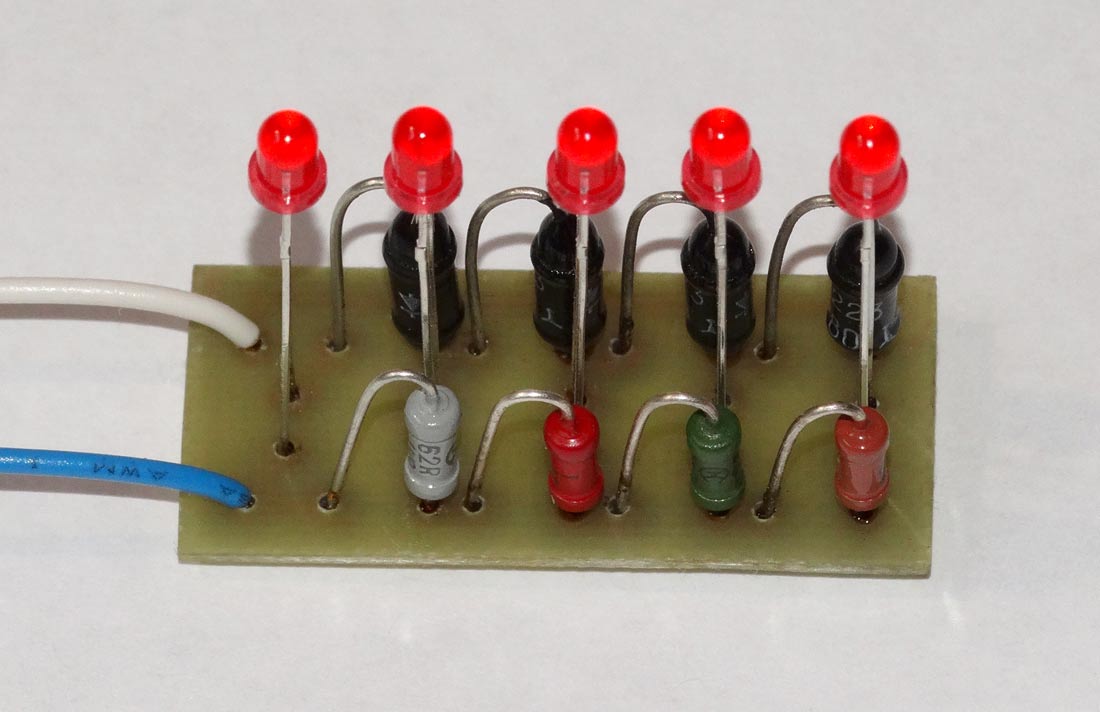

в 51, 62, 75, 91 Ом и т.д. Три последних фото - собранный РК.
